TRABAJO: Laborioso
PRECIO: Barato
Como todos sabemos, ya ha comenzado la Navidad y por lo tanto las vacaciones :) . Ahora he aprovechado para poder hacer algún pequeño experimento.
El otro día, paseando por la calle coincidió que se estaba haciendo de noche y se encendió el alumbrado navideño. Entonces pensé: -¿Funcionarán con una LDR?-
Debido a esto, se me ocurrió diseñar este pequeño gadget que nos puede servir para una gran infinidad de cosas; como por ejemplo: alumbrado de seguridad, luces para el árbol de navidad, para ponerlas en un pasillo y alumbrar por la noche…
El efecto que he obtenido para mi gusto es bastante óptimo.
Hemos de tener en cuenta que la pared donde las he puesto es de un color verde suave y los colores rojo y amarillo se atenúan mientras que el verde y el azul se acentúan.
Ahora os voy a explicar cómo se ha realizado este pequeño experimento.
El circuito es muy básico.
Tenemos la fuente de alimentación, en nuestro caso va a ser una pila de botón del modelo 2032.
La resistencia de 100Ω que va conectada al LED en el montaje final la he suprimido ya que solo la puse para el montaje experimental y el programa de simulación me obligaba a poner la resistencia para evitar la ruptura del LED.
Por otro lado, tenemos una resistencia variable con la que podemos determinar la sensibilidad del circuito a la luz. Y debajo encontramos la LDR con la que el circuito sabrá si hay luz o no.
La resistencia del transistor es simplemente para proteger la base de este. Nunca os olvidéis de colocarla ya que podéis chamuscar el transistor.
El transistor funcionará según si se encuentre un estado alto o bajo en su base produciendo que pase de corte a saturación.
Aquí os pongo la lista de componentes necesarios para la realización de este gadget.
Portapilas para una pila de botón
LDR
Transistor NPN BC548B
Resistencia de 10 o 100 KΩ
Potenciómetro de 1MΩ
LED de alta luminosidad
Ahora os coloco a continuación el proceso de montaje.
Primero hemos de estañar los terminales del portapilas para así poder soldar mejor los componentes.
Aprovecho la imagen para explicaros como hemos de soldar el potenciómetro.
El primer paso para poder soldar el potenciómetro es cortarle una de las dos patillas que van juntas.
Como podemos ver en la imagen de la derecha, el potenciómetro de la izquierda tiene las dos patillas intactas, mientras que el de la derecha tiene una de ellas cortada.
La he decidido cortar más que nada por comodidad al trabajar y que además no nos va a servir para nada. TENED CUIDADO DE NO CORTAR LA PATILLA QUE VA SOLA. Si cortamos la patilla que está sola no podremos realizar el montaje ya que es la patilla común del potenciómetro.
También es importante decir que uséis un potenciómetro que vaya acorde con el portapilas. Realmente se puede hacer con un potenciómetro con eje de giro pero es más aparatoso.
La patilla que va sola la soldamos al polo positivo del portapilas. Por lo general suele ser el que está conectado a la chapa superior que sujeta la pila. Hay que soldar el potenciómetro de manera que luego podamos ajustarlo cómodamente.
Ahora llega el turno de la LDR. Es muy sencilla de soldar, solo hay que soldarla al polo negativo del portapilas y a la patita que habíamos dejado sin cortar del potenciómetro.
En la imagen no se llega a apreciar del todo, pero una de ellas está soldada al potenciómetro y otra al negativo del portapilas.
Ahora, tenemos que soldar la resistencia que va al transistor. Esta, va soldada en el mismo punto donde hemos soldado la LDR y el potenciómetro.
Ahora es el turno del transistor. Para el montaje del transistor tenemos que llevar especial cuidado en respetar cada terminal (colector, emisor y base). La resistencia que habíamos soldado se trata de una resistencia que protege la base del transistor.
El transistor debe quedar montado tal cual vemos en el esquema. La parte plana hacia el portapilas, y la parte curva hacia arriba. La patilla central (base) a la resistencia que habíamos soldado previamente. La patilla de la derecha (tal y como lo vemos en el esquema) (emisor) la soldamos directamente al polo negativo del portapilas. Y por último, la patilla de la izquierda (tal y como lo vemos en el esquema) (colector) irá soldada al LED.
Ahora le llega el turno al LED.
El paso siguiente es opcional. Yo he preferido difuminar el LED ya que si lo colocamos tal y como lo hemos comprado, va a emitir la luz de manera directa en un punto. Pero si lo difuminamos, conseguiremos que no emita la luz en una sola d
irección.

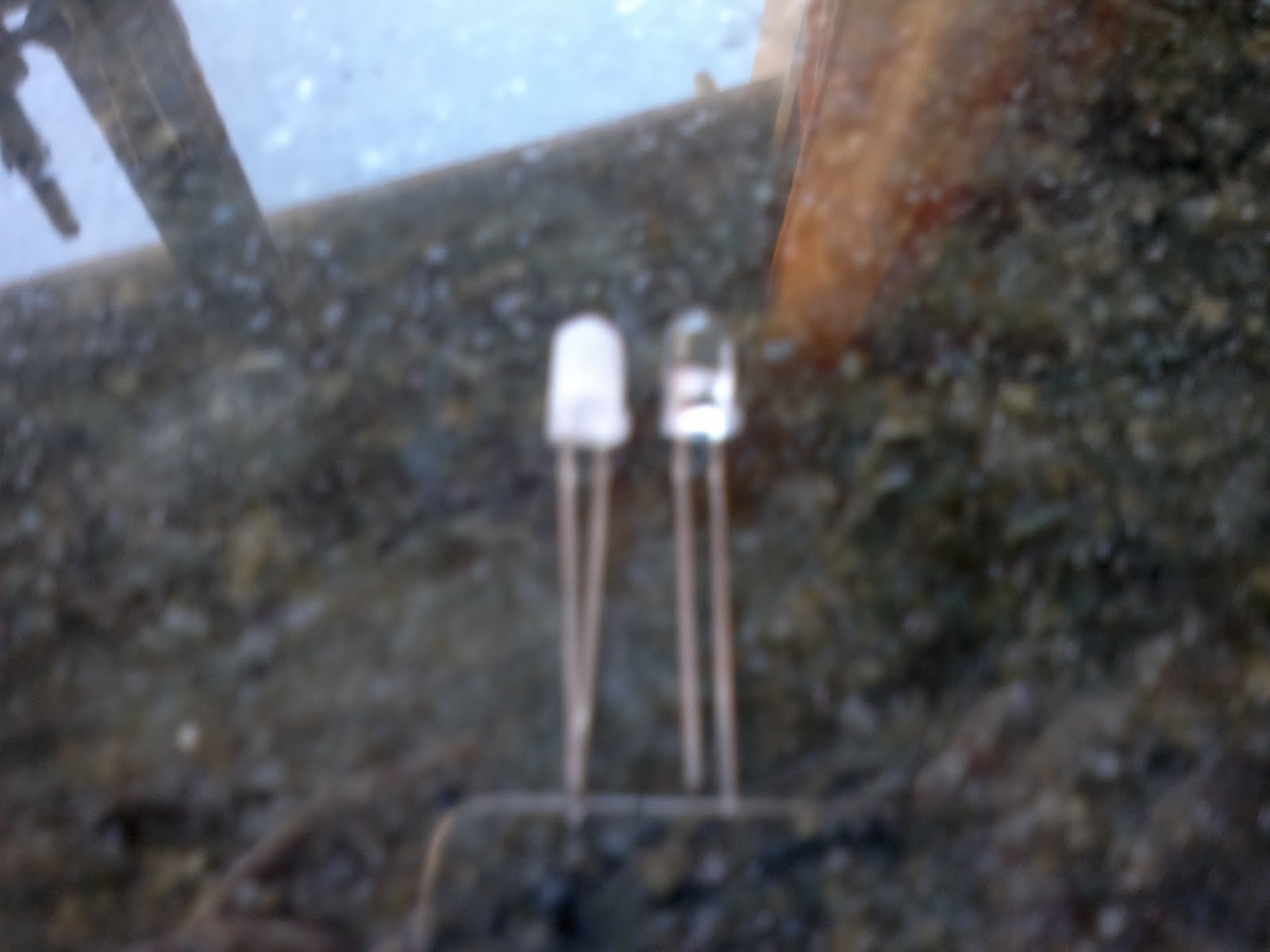

Difuminar un LED es una tarea sencilla pero laboriosa. Lo único que debemos hacer es coger una lija de grano fino y ponernos a lijarlo. Solo lo hemos de rayar un poco para que se quede como en la imagen.
(Derecha normal, izquierda difuminado)
Ahora solo nos queda soldar el LED al polo positivo del portapilas y a la patilla que habíamos dejado sin soldar del transistor.
Hemos de respetar la polaridad del LED ya que si no la respetamos este no se encenderá. Para reconocer cual es el terminal positivo y negativo del LED solo tenemos que mirarlo. Tenemos 4 maneras de saber cuál es el positivo.
1- (La más rápida) Nos fijamos en la longitud de sus terminales. El más corto es el negativo.
2- (Rápida) Nos fijamos en un lateral del encapsulado del LED. Una parte ha de estar plana, este será el negativo.
3- (Técnica) Nos fijamos en el interior del LED. Dentro tiene dos chapitas pequeñas. La chapa más pequeña es el positivo.
4- (Bestia) Si por cualquier motivo las dos patas son iguales, no tiene parte plana y nos hemos adelantado a difuminar el LED y no tenemos otro a mano, y por lo tanto no podemos ver el interior, solamente hay que coger y conectarlo directamente a una de las pilas que hayamos comprado para el gadget. No hace falta decir cuál será el positivo y cuál el negativo.
Ahora es el turno de soldar el último componente. Tenemos que soldar el positivo del LED al terminal positivo del portapilas y el negativo al terminal que nos quedaba libre del transistor.
Si has hecho todo lo que te he indicado, el montaje se te tendría que quedar más o menos así.
Lo único que nos queda por hacer es doblar el LED hacia arriba como en el de la izquierda.
Luego lo único que ya no os puedo ayudar es a regular el potenciómetro ya que deberéis de regularlo dependiendo de vuestras necesidades. Simplemente es ir girándolo con un destornillador de punta plana pequeño.
Si nos sabéis que pilas son las 2032 aquí la tenéis.
Espero que os animéis a hacer vuestros experimentos y también a que propongáis vuestras ideas.
Y FELIZ NAVIDAD
